1. LED 7 đoạn là gì?
2. Cấu tạo của LED 7 đoạn

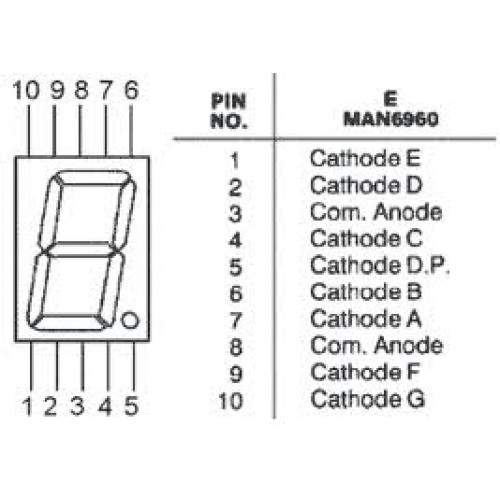

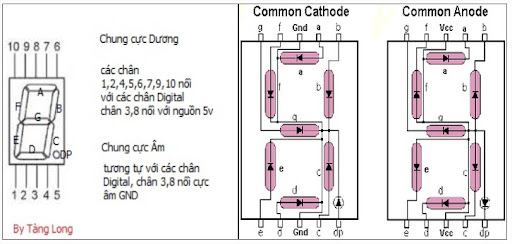

Hai loại chân phổ biến:
3. Các loại LED 7 đoạn phổ biến
3.1. LED 7 đoạn đơn
Hiển thị 1 chữ số
Dùng trong mạch đếm đơn giản, đồng hồ mini

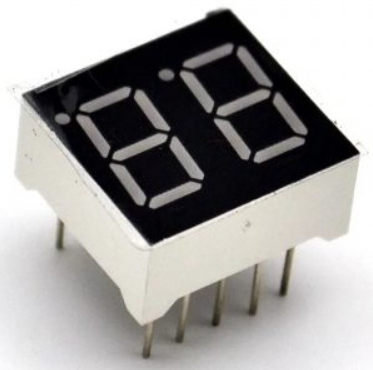

3.2. LED 7 đoạn đôi / ba / bốn số
Thường gặp ở thiết bị đo: đồng hồ, cân điện tử, mạch đo khoảng cách
3.3. LED 7 đoạn ma trận (4-digit)
Chia sẻ chung các chân điều khiển
Cần kỹ thuật quét Led (multiplexing)
3.4. Theo loại cực chung
Common Cathode (CC – âm chung)
Common Anode (CA – dương chung)
Trên thị trường, CA và CC đều phổ biến, tùy mạch sẽ chọn loại phù hợp.
4. Nguyên lý hoạt động của LED 7 đoạn
4.1. LED 7 đoạn hoạt động như thế nào?
Mỗi thanh LED trong 7 đoạn là một diode phát quang.
Khi có dòng điện chạy qua, thanh đó sẽ sáng lên.
Với loại CA (Anode chung):
Chân chung +5V
Muốn thanh nào sáng → kéo chân thanh xuống mức thấp (0V)
Với loại CC (Cathode chung):
Chân chung nối GND
Muốn thanh nào sáng → cấp mức cao (5V) vào chân thanh đó
4.2. Bảng mã hiển thị số (Code cho LED 7 đoạn)
Ví dụ mã hiển thị dạng bit (a–g):
| Số | a | b | c | d | e | f | g |
|---|---|---|---|---|---|---|---|
| 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
| 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 |
| 2 | 1 | 1 | 0 | 1 | 1 | 0 | 1 |
| 3 | 1 | 1 | 1 | 1 | 0 | 0 | 1 |
| 4 | 0 | 1 | 1 | 0 | 0 | 1 | 1 |
| 5 | 1 | 0 | 1 | 1 | 0 | 1 | 1 |
| 6 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 7 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
| 8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 9 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
(1 = sáng, 0 = tắt)
5. Ưu điểm của LED 7 đoạn
Giá rẻ
Bền, ít hỏng
Dễ sử dụng
Hiển thị rõ ràng
Hoạt động tốt trong môi trường công nghiệp
Tiêu thụ điện năng thấp
6. Nhược điểm
Chỉ hiển thị được số (không hiện chữ phức tạp)
Kém thẩm mỹ hơn màn hình LCD, OLED
Cần nhiều chân điều khiển nếu không dùng IC giải mã.
7. Ứng dụng của LED 7 đoạn
LED 7 đoạn xuất hiện rất nhiều trong đời sống và công nghiệp:
Đồng hồ điện tử
Mạch đo khoảng cách bằng HC-SR04
Mạch đếm sản phẩm
Bộ lập trình công nghiệp
Điều khiển logic – PLC
Đồng hồ bấm giờ thể thao
Tủ lạnh, lò vi sóng, máy giặt
Biển báo giao thông điện tử
LED 7 đoạn là một loại linh kiện hiển thị đơn giản, bền bỉ và dễ sử dụng. Với cấu tạo gồm 7 thanh LED và 1 dấu chấm, linh kiện này có thể hiển thị đầy đủ các số từ 0 đến 9, phục vụ tốt cho mạch điện tử, đo lường và các thiết bị công nghiệp.
