1. Giới thiệu chung
Trong lĩnh vực điện tử và tự động hóa, các hệ thống điều khiển và xử lý tín hiệu được chia thành hai nhóm chính: Analog và Digital (số). Mặc dù ngày nay công nghệ số phát triển mạnh mẽ, nhưng mạch analog vẫn đóng vai trò vô cùng quan trọng, đặc biệt trong xử lý tín hiệu cảm biến, âm thanh, truyền thông và điều khiển công nghiệp.
Vậy mạch analog là gì, hoạt động ra sao và ứng dụng thế nào trong cuộc sống? Bài viết này sẽ giúp bạn hiểu chi tiết nhất.

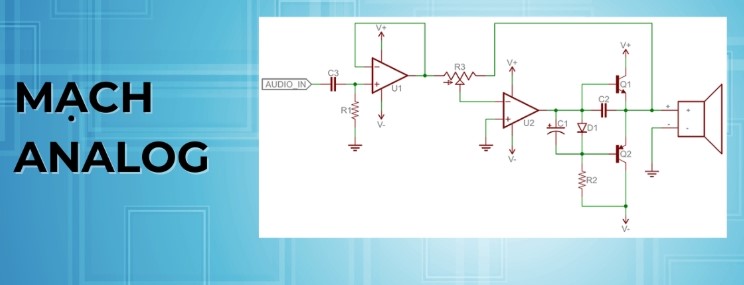

2. Mạch analog là gì?
Mạch analog (mạch tương tự) là loại mạch xử lý tín hiệu liên tục theo thời gian, tức là tín hiệu có thể mang giá trị thay đổi mịn, không bị rời rạc.
Ví dụ:
-Điện áp có thể là 0.1V, 0.2V, 1.78V, 3.64V…
-Dòng điện có thể thay đổi từ 0 → 10A một cách liên tục.
Tín hiệu analog mô phỏng các đại lượng trong thế giới thực như:
-Nhiệt độ
-Ánh sáng
-Âm thanh
-Độ ẩm
-Áp suất
-Tốc độ gió
Chính vì vậy, mạch analog là cầu nối giữa hiện thực vật lý và hệ thống điện tử.
3. Đặc điểm của mạch analog
3.1. Tín hiệu thay đổi liên tục
Không giống như mạch số (chỉ có 0 và 1), mạch analog xử lý các tín hiệu có vô số giá trị, rất phù hợp cho các đại lượng tự nhiên.
3.2. Độ phân giải vô hạn (về lý thuyết)
Vì giá trị là liên tục, nên mạch analog có thể thể hiện những thay đổi rất nhỏ.
3.3. Dễ bị nhiễu
Nhược điểm lớn nhất của mạch analog là:
-Nhạy cảm với nhiễu điện từ
-Sai số linh kiện
-Ảnh hưởng nhiệt độ
3.4. Tốc độ xử lý rất cao
-Mạch analog không cần chuyển đổi dữ liệu, nên:
-Tín hiệu đi thẳng qua linh kiện
-Độ trễ cực thấp
-Phù hợp cho âm thanh, RF, cảm biến tốc độ cao
4. Cấu tạo của mạch analog (Các linh kiện thường dùng)
Mạch analog thường bao gồm các linh kiện như:
4.1. Điện trở (R)
Chia áp, khuếch đại, hạn dòng.
4.2. Tụ điện (C)
Lọc nhiễu, tạo trễ, lọc thông cao/thông thấp.
4.3. Cuộn cảm (L)
Dùng trong lọc nguồn, RF, tạo dao động.
4.4. Transistor
Khuếch đại tín hiệu
Chuyển đổi tín hiệu yếu thành tín hiệu mạnh
4.5. Op-amp (khuếch đại thuật toán)
Linh kiện quan trọng nhất trong mạch analog:
-Khuếch đại tín hiệu
-So sánh
-Lọc
-Tạo DAO ĐỘNG
-Điều khiển cảm biến
4.6. Diode – Zener – Thyristor
Dùng chỉnh lưu, ổn áp, điều khiển công suất.
5. Nguyên lý hoạt động của mạch analog
Mạch analog dựa trên việc thay đổi liên tục của điện áp và dòng điện để phản ánh giá trị thực.
Ví dụ:
-Khi ánh sáng tăng → điện trở quang thay đổi → điện áp thay đổi
-Khi nhiệt độ tăng → điện trở nhiệt giảm hoặc tăng → tín hiệu analog thay đổi
-Micro thu âm → màng rung → tạo dao động điện áp liên tục
-Mạch analog dùng các linh kiện khuếch đại, lọc, ổn áp để xử lý những tín hiệu này.

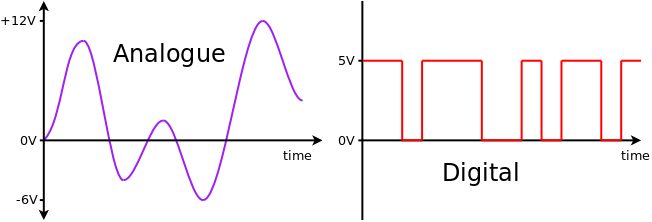

6. Sự khác nhau giữa mạch analog và mạch digital
-Mạch Analog Mạch Digital
-Tín hiệu liên tục Tín hiệu rời rạc (0 – 1)
-Nhạy cảm với nhiễu Chống nhiễu tốt
-Xử lý trực tiếp, tốc độ cao Cần chuyển đổi tín hiệu
-Dùng trong cảm biến, âm thanh Dùng trong vi điều khiển, CPU
-Sai số theo linh kiện Độ chính xác cao nhờ xử lý số

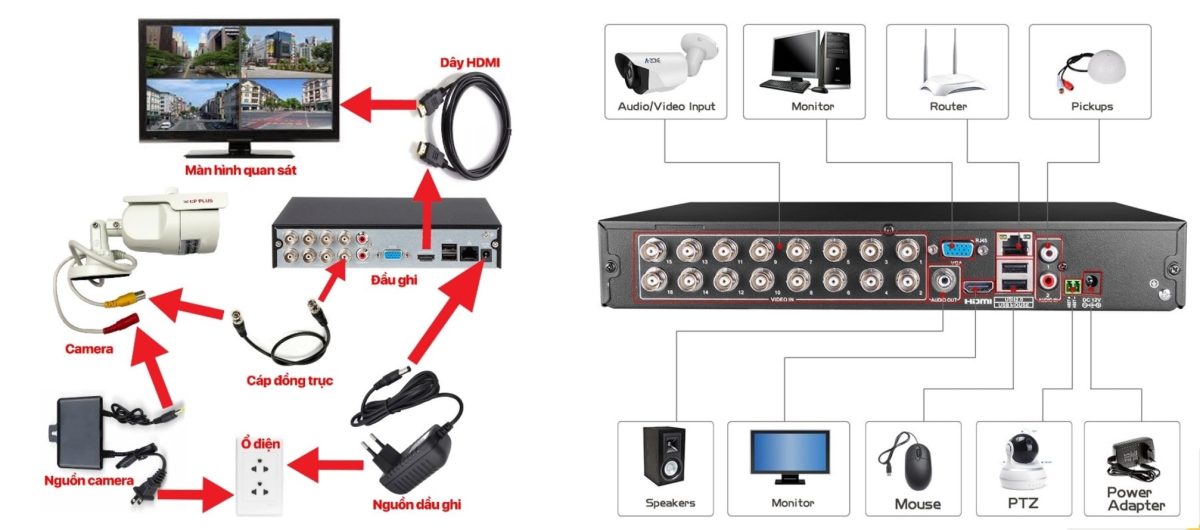

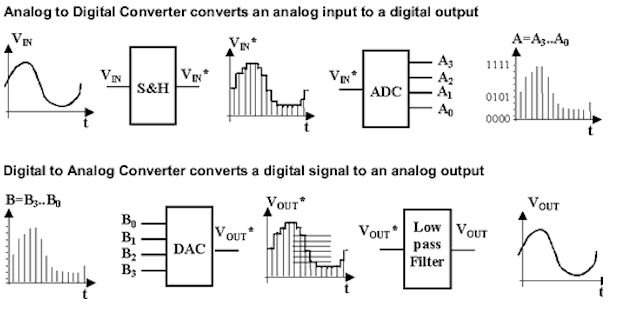

👉 Thực tế hiện đại thường kết hợp cả hai: Analog → ADC → Digital → DAC → Analog
7. Ứng dụng của mạch analog trong thực tế
7.1. Trong thiết bị âm thanh
-Micro
-Amplifier
-Mixer
-Equalizer
-Loa
Tất cả đều dùng tín hiệu analog để tái tạo âm thanh tự nhiên.
7.2. Trong hệ thống cảm biến
-Các cảm biến sau đều cho tín hiệu analog:
-Nhiệt độ (LM35, NTC)
-Ánh sáng (LDR)
-Áp suất
-Dòng điện (ACS712)
-Độ ẩm đất
Vi điều khiển phải đọc thông qua bộ ADC.
7.3. Trong thiết bị công nghiệp
-Mạch điều khiển động cơ
-Mạch đo dòng áp
-Bộ khuếch đại tín hiệu 4-20mA
-PLC Input analog
7.4. Trong RF – Viễn thông
-Analog chiếm ưu thế trong:
-Thu phát sóng radio
-Bộ lọc tín hiệu
-Mạch dao động cao tần
7.5. Trong y tế
-Thiết bị y tế thu tín hiệu cơ thể đều là tín hiệu tương tự:
-Điện tâm đồ (ECG)
-Điện não đồ (EEG)
-Cảm biến huyết áp analog
8. Ưu điểm và nhược điểm của mạch analog
-Ưu điểm:
+Xử lý tín hiệu tự nhiên, không cần chuyển đổi
+Tốc độ rất cao
+Tối ưu cho âm thanh và đo lường
+Ít trễ hơn so với xử lý số
-Nhược điểm:
+Dễ nhiễu
+Khó thiết kế chính xác
+Sai số phụ thuộc linh kiện
+Khó lập trình hoặc lưu trữ hơn mạch số
9. Kết luận
Mạch analog là nền tảng của mọi hệ thống điện tử trong thế giới thực. Dù công nghệ số phát triển mạnh mẽ, nhưng mạch analog vẫn là phần quan trọng để:
-Thu nhận tín hiệu tự nhiên
-Xử lý âm thanh
-Kết nối cảm biến
-Giao tiếp với thiết bị công nghiệp
-Xử lý RF và truyền thông
Hiểu rõ mạch analog giúp bạn làm chủ các hệ thống điện tử từ cơ bản đến nâng cao, đặc biệt khi làm việc với mạch đo lường, âm thanh, vi điều khiển và tự động hóa. Trên đây là một số những chia sẻ của mình nếu có phần nào thiếu sót mong các bạn đóng góp ý kiến nhé….
