1. Chip AT89C51 là gì?

AT89C51 là một vi điều khiển 8-bit thuộc họ 8051, do hãng Atmel (nay thuộc Microchip) sản xuất. Đây là một trong những vi điều khiển kinh điển, được sử dụng rộng rãi trong học tập, nghiên cứu và các hệ thống nhúng đơn giản nhờ cấu trúc dễ hiểu, ổn định và chi phí thấp.

AT89C51 tích hợp bộ nhớ chương trình Flash ROM, cho phép xóa và nạp lại nhiều lần, rất thuận tiện cho việc học lập trình vi điều khiển.

2. Thông số kỹ thuật chính của AT89C51

• Kiến trúc: 8-bit

• Điện áp hoạt động: 4.0 – 5.5V

• Tần số hoạt động tối đa: 24 MHz

• Bộ nhớ Flash: 4 KB

• RAM nội: 128 Byte

• Số chân I/O: 32 chân (4 Port P0–P3)

• Timer/Counter: 2 bộ 16-bit

• Ngắt: 5 nguồn ngắt

• Giao tiếp nối tiếp: UART

• Đóng gói phổ biến: DIP-40

👉 Với các thông số trên, AT89C51 rất phù hợp cho các mạch điều khiển cơ bản.

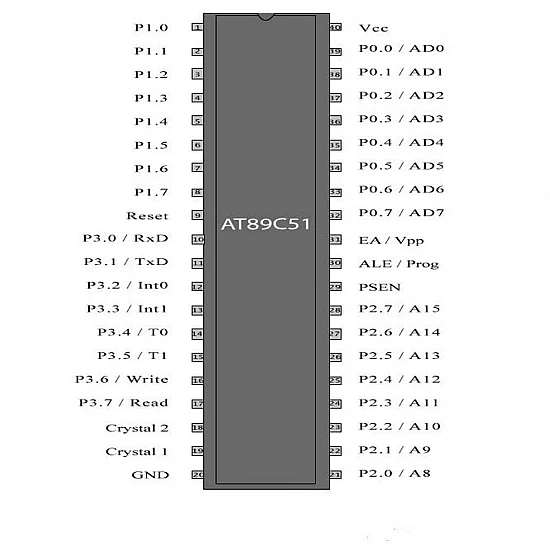

3. Cấu trúc và sơ đồ chân AT89C51

Chip AT89C51 có 40 chân, bao gồm:

• Port 0 (P0): I/O hoặc bus địa chỉ/dữ liệu

• Port 1 (P1): I/O đa năng

• Port 2 (P2): I/O hoặc bus địa chỉ cao

• Port 3 (P3): I/O kiêm chức năng đặc biệt (RXD, TXD, INT, T0, T1…)

Ngoài ra còn có các chân quan trọng:

• XTAL1, XTAL2: kết nối thạch anh

• RST: reset hệ thống

• EA, PSEN, ALE: phục vụ bộ nhớ ngoài

4. Nguyên lý hoạt động của chip AT89C51

AT89C51 hoạt động theo nguyên lý:

1. Nạp chương trình vào bộ nhớ Flash

2. CPU đọc lệnh từ ROM

3. Xử lý dữ liệu trong RAM

4. Xuất tín hiệu điều khiển qua các cổng I/O

Vi điều khiển thực hiện lệnh theo chu kỳ máy, với mỗi chu kỳ gồm nhiều xung clock từ thạch anh.

5. Lập trình AT89C51 bằng ngôn ngữ nào?

AT89C51 có thể lập trình bằng:

• Assembly 8051 (phổ biến trong đào tạo)

• Ngôn ngữ C (Keil C)

Trong đó, C giúp code dễ đọc và bảo trì hơn, còn Assembly cho khả năng kiểm soát phần cứng rất chi tiết.

6. Ứng dụng thực tế của AT89C51

Mặc dù đã có nhiều vi điều khiển hiện đại hơn, AT89C51 vẫn được dùng trong:

• Mạch đo khoảng cách HC-SR04

• Hiển thị LED 7 đoạn, LCD 16×2

• Mạch điều khiển động cơ

• Hệ thống báo cháy, báo trộm

• Dạy và học vi điều khiển 8051

👉 Đặc biệt phù hợp cho sinh viên ngành Điện – Điện tử – Tự động hóa.

7. Ưu và nhược điểm của AT89C51

Ưu điểm

• Giá rẻ, dễ mua

• Tài liệu phong phú

• Dễ học, dễ thực hành

• Hoạt động ổn định

Nhược điểm

• Bộ nhớ nhỏ

• Không có ADC tích hợp

• Tốc độ xử lý thấp so với MCU mới

8. AT89C51 có còn phù hợp hiện nay không?

Câu trả lời là CÓ, nếu:

• Bạn đang học vi điều khiển cơ bản

• Làm đồ án, thực hành

• Cần mạch điều khiển đơn giản, chi phí thấp

Còn với các dự án IoT hay xử lý phức tạp, nên cân nhắc STM32, ESP32 hoặc Arduino.

9. Kết luận

AT89C51 là một vi điều khiển kinh điển, đóng vai trò quan trọng trong việc đặt nền móng cho lĩnh vực hệ thống nhúng. Dù không còn mạnh mẽ, nhưng giá trị học tập và ứng dụng cơ bản của nó vẫn rất lớn. Đặc biệt cho các sinh viên kỹ thuật điện.
